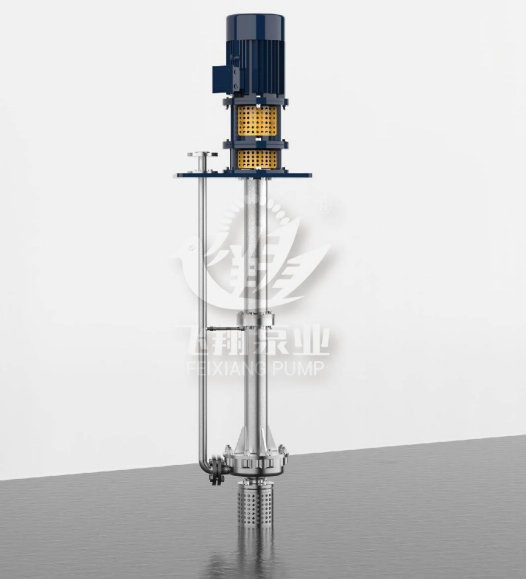

一、PLCF脫硫長軸液下泵簡介

PLCF系列泵是公司在PLC系列泵研制的基礎上，針對電廠煙氣脫硫地下槽工位設計開發的一種長軸液下泵（又稱吸收塔地坑泵），其液下深度為3～6米，適于輸送含懸浮顆粒，腐蝕、磨蝕性介質，粘性介質，具有結垢特性的液體，含有氣體的液體。該泵設計先進、整機可靠性高、使用壽命長，已廣泛應用于電廠煙氣脫硫領域。

二、PLCF脫硫液下泵結構特點

（1）采用分段式結構，每段為鋼性軸；軸承兩面帶防塵蓋，免加潤滑脂；強制潤滑裝置保證密封使用壽命。

（2）葉輪為閉式寬流到葉輪，有利于含固介質的通過而不致產生堵塞現象，葉輪具有前后背葉片，前背葉片用以阻止介質向泵入口方向的回流，后背葉片用以平衡軸向力和見地軸向泄漏壓力以提高泵效率；

（3）軸封采用集裝式雙端面機械密封結構，確保泵在液下長時間平穩運轉。

（4）智能監控保護裝置，可防止工作液泄漏，改善密封運行的外部環境，克服了機封失效造成軸承損壞的技術問題，提高了整機泵的可靠性和使用壽命。該裝置設計巧妙、結構簡單、易制造、使用效果好。

（5）軸徑粗，軸臺階少，軸的鋼性好。

（6）支承管、軸承箱設計鋼性好，泵運轉平穩。

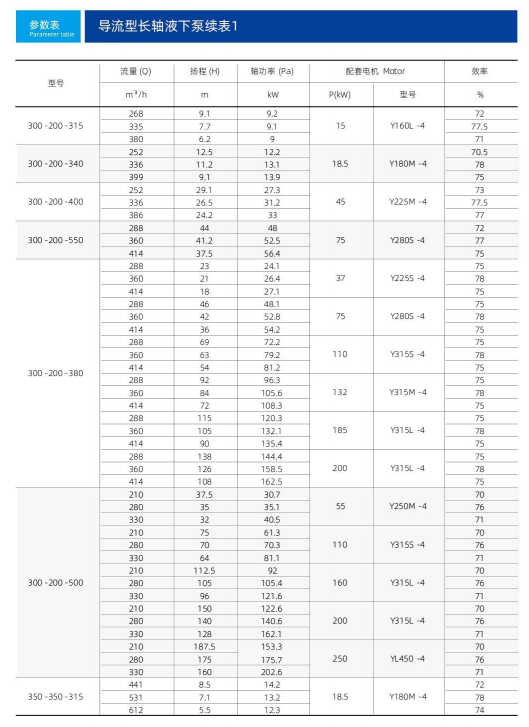

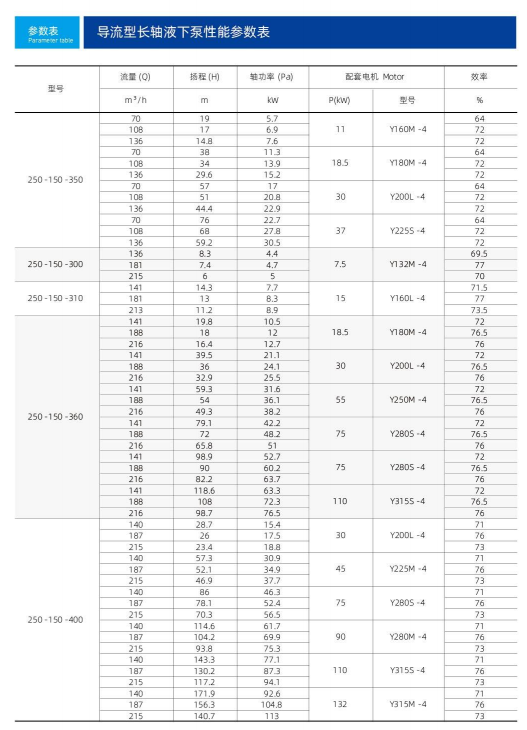

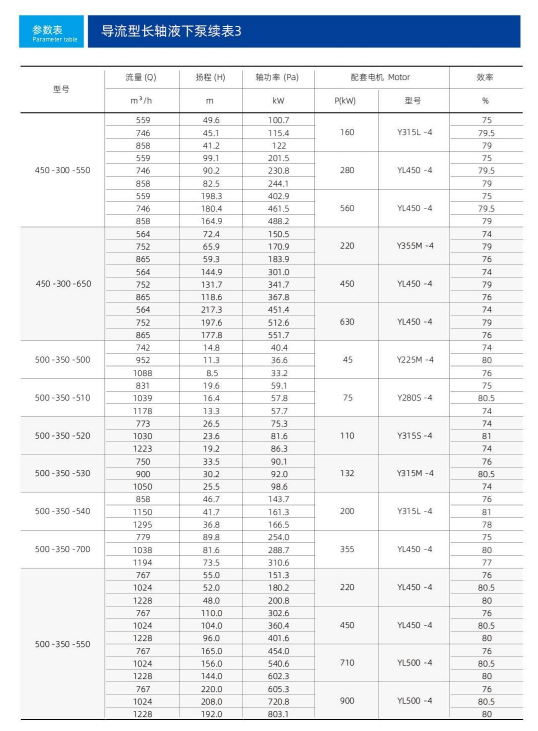

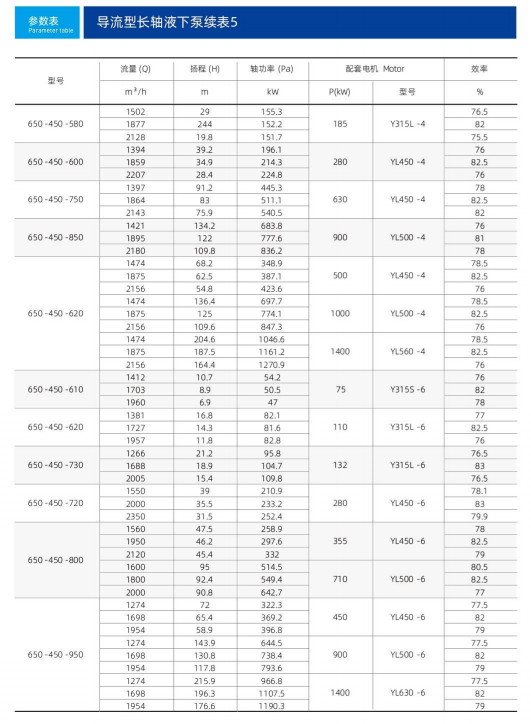

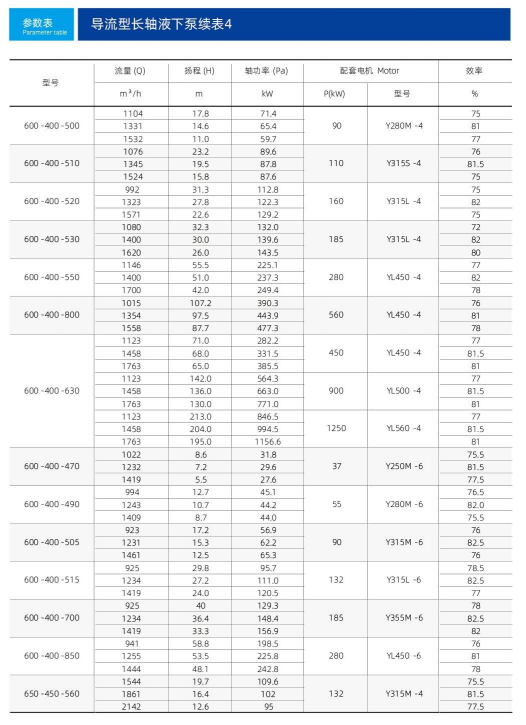

三、型號意義

例：PLCF65-310

PLCF——耐磨耐腐蝕長軸液下泵

65——排出口直徑

310——葉輪外圓直徑

四、液下脫硫泵結構分析

 目前，在脫硫系統中使用的液下泵結構有兩種，即無軸封結構和帶有軸封結構（機械密封）。

1）無軸封機構

 如上圖1所示，葉輪輪轂與后護板之間無任何軸封，留有較大的間隙。此類結構多用在普通渣漿液下泵上，且漿液池深度大多≤2.5m，在脫硫系統中的液下泵中應用較少。此類結構在脫硫系統長軸液下泵中應用時，主要存在兩個問題。一是泵運轉時由于葉輪懸臂較長，在離心力的作用下，撓度大，會(huì )引起泵振動，甚至無法運行；二是由于沒有軸封，泵軸在腐蝕性介質中高速運轉，對泵軸材質的耐腐蝕性要求較高。

2）機械密封機構

脫硫系統長軸液下泵軸封多采用機械密封，結構如圖2所示。

由于立式泵葉輪在液下高速旋轉，會(huì )產生很大的徑向力，泵軸運轉時，在機械密封安裝處產生的撓度較大，使密封面之間的受力不均勻，導致密封效果不好。因此需要在機械密封上面設置支撐，減小懸臂長度，多采用滾動軸承支撐。同時采用機械密封能夠有效防止漿液與泵軸接觸，軸材質選用普通材質即可，避免采用耐腐材料而增加成本。

五、脫硫系統長軸液下泵軸封結構要點

 在脫硫系統中，長軸液下泵軸封應采用機械密封。由于長軸液下泵特殊的使用工況，對機械密封的要求又與普通機械密封不同。

 1）為了保證摩擦副在顆粒介質中具有耐磨損和耐磨蝕的目的，摩擦副材料的硬度必須高于磨粒的硬度。通?？蛇x用硬對硬組對，材質可為碳化鎢或碳化硅。與碳化鎢相比，碳化硅具有更高的硬度，更好的熱導率，化學穩定性較好，還有自潤滑性，但成本較高。同時，摩擦副的寬度也要比清水泵用機械密封的摩擦副要寬，并且摩擦副應帶有銳邊，盡可能防止固體顆粒進入密封面之間。彈簧為靜止型，采用靜環進行補償，將彈簧置于壓蓋內，不與固體顆粒接觸，可以減少磨損和避免因彈簧堵塞而造成的失效，保證了補償的靈活、穩定、可靠。

 2）因漿液中含有大量的介質顆粒，為避免停泵后顆粒沉積于機械密封摩擦副周?chē)?，影響泵下次啟?dòng)運行，將密封腔設計成開式，也有利于脫硫系統中反沖洗水帶走密封腔內的介質顆粒。

 3）在密封腔結構設計上，應保證在密封腔內的氣體能夠排空，避免機械密封干摩擦，在后泵殼上鉆有排氣孔。

 4）根據漿液含固量的不同，選用機械密封的結構形式也不一樣。在漿液含固量較低時，采用單端面機械密封，由介質本身來對機械密封進行冷卻、潤滑，但注意機械密封的結構設計應盡量避免介質顆粒在摩擦副周?chē)亩逊e。當漿液含固量較高時，介質的潤滑效果由于顆粒的增多而變差，因此采用雙端面機械密封，由外加軸封水對機械密封進行冷卻、潤滑、封堵等。

六、脫硫長軸液下泵總結

 在脫硫系統長軸液下泵中，全部采用液下軸承支撐，減小葉輪撓度，避免振動。在漿液濃度較小時，采用單端面無沖洗水機械密封；在漿液濃度較大時，采用雙端面帶軸封水的機械密封，同時，在結構設計時，要充分考慮避免介質在摩擦副周?chē)某恋?、淤積，以及機械密封摩擦副周?chē)鷼怏w的排空等因素。
