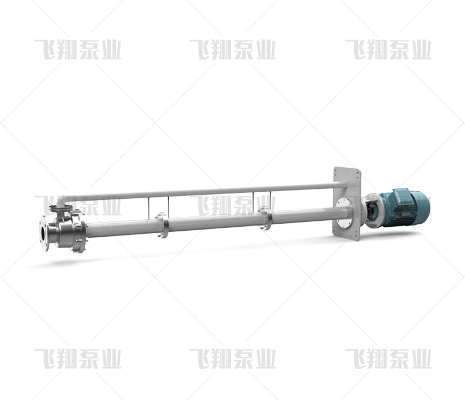

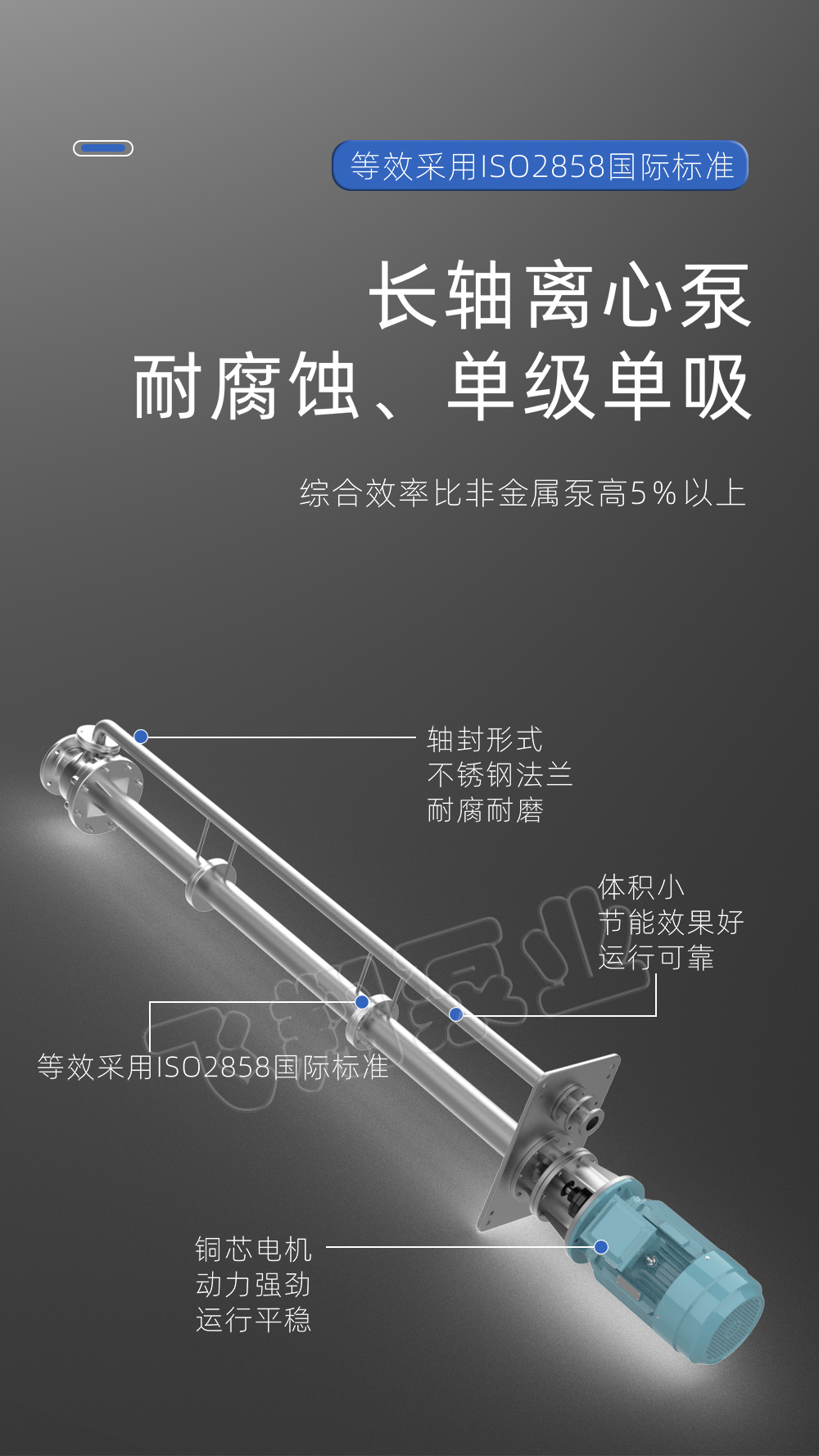

1、不銹鋼脫硫液下泵結構分析

 目前，在脫硫系統中使用的液下泵結構有兩種，即無軸封結構和帶有軸封結構（機械密封）。

1）無軸封機構

 如上圖1所示，葉輪輪轂與后護板之間無任何軸封，留有較大的間隙。此類結構多用在普通渣漿液下泵上，且漿液池深度大多≤2.5m，在脫硫系統中的液下泵中應用較少。此類結構在脫硫系統長軸液下泵中應用時，主要存在兩個問題。一是泵運轉時由于葉輪懸臂較長，在離心力的作用下，撓度大，會(huì )引起泵振動，甚至無法運行；二是由于沒有軸封，泵軸在腐蝕性介質中高速運轉，對泵軸材質的耐腐蝕性要求較高。

2）機械密封機構

脫硫系統長軸液下泵軸封多采用機械密封，結構如圖2所示。

由于立式泵葉輪在液下高速旋轉，會(huì )產生很大的徑向力，泵軸運轉時，在機械密封安裝處產生的撓度較大，使密封面之間的受力不均勻，導致密封效果不好。因此需要在機械密封上面設置支撐，減小懸臂長度，多采用滾動軸承支撐。同時采用機械密封能夠有效防止漿液與泵軸接觸，軸材質選用普通材質即可，避免采用耐腐材料而增加成本。

2、脫硫系統長軸液下泵軸封結構要點

 在脫硫系統中，長軸液下泵軸封應采用機械密封。由于長軸液下泵特殊的使用工況，對機械密封的要求又與普通機械密封不同。

 1）為了保證摩擦副在顆粒介質中具有耐磨損和耐磨蝕的目的，摩擦副材料的硬度必須高于磨粒的硬度。通?？蛇x用硬對硬組對，材質可為碳化鎢或碳化硅。與碳化鎢相比，碳化硅具有更高的硬度，更好的熱導率，化學穩定性較好，還有自潤滑性，但成本較高。同時，摩擦副的寬度也要比清水泵用機械密封的摩擦副要寬，并且摩擦副應帶有銳邊，盡可能防止固體顆粒進入密封面之間。彈簧為靜止型，采用靜環進行補償，將彈簧置于壓蓋內，不與固體顆粒接觸，可以減少磨損和避免因彈簧堵塞而造成的失效，保證了補償的靈活、穩定、可靠。

 2）因漿液中含有大量的介質顆粒，為避免停泵后顆粒沉積于機械密封摩擦副周?chē)?，影響泵下次啟?dòng)運行，將密封腔設計成開式，也有利于脫硫系統中反沖洗水帶走密封腔內的介質顆粒。

 3）在密封腔結構設計上，應保證在密封腔內的氣體能夠排空，避免機械密封干摩擦，在后泵殼上鉆有排氣孔。

 4）根據漿液含固量的不同，選用機械密封的結構形式也不一樣。在漿液含固量較低時，采用單端面機械密封，由介質本身來對機械密封進行冷卻、潤滑，但注意機械密封的結構設計應盡量避免介質顆粒在摩擦副周?chē)亩逊e。當漿液含固量較高時，介質的潤滑效果由于顆粒的增多而變差，因此采用雙端面機械密封，由外加軸封水對機械密封進行冷卻、潤滑、封堵等。

3、脫硫長軸液下泵總結

 在脫硫液下泵中，全部采用液下軸承支撐，減小葉輪撓度，避免振動。在漿液濃度較小時，采用單端面無沖洗水機械密封；在漿液濃度較大時，采用雙端面帶軸封水的機械密封，同時，在結構設計時，要充分考慮避免介質在摩擦副周?chē)某恋?、淤積，以及機械密封摩擦副周?chē)鷼怏w的排空等因素
