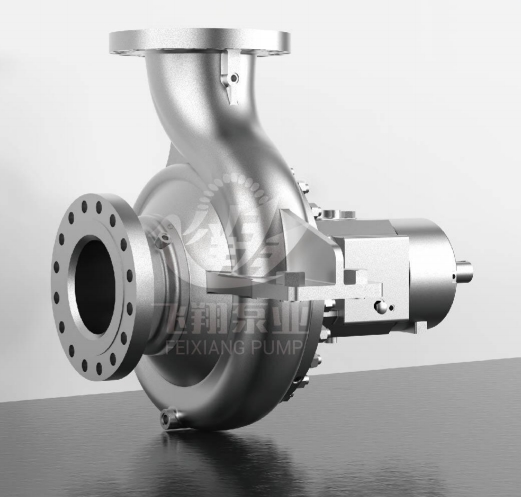

江蘇飛翔泵業的ZE重型石油化工流程泵適合輸送清潔或含有少量顆粒的液體,低溫的、高溫的、中性的、有腐蝕的液體,泵蓋具有冷卻或加熱管接頭,軸封采用單端面或雙端面機械密封,配有冷卻、沖洗或密封液系統。

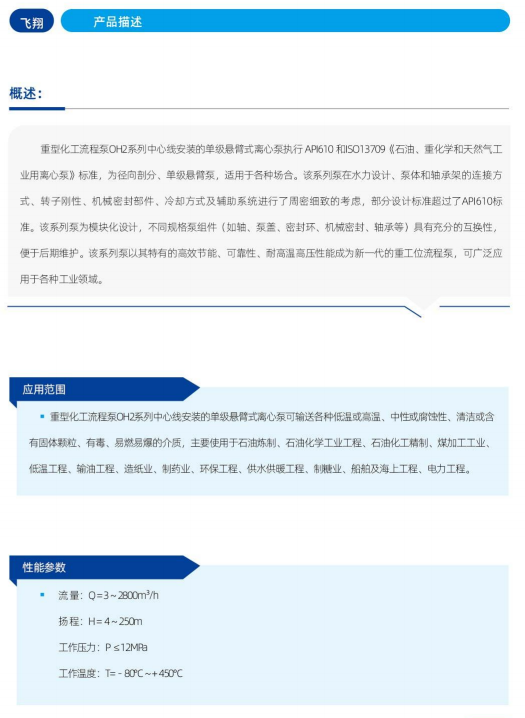

一、ZE石油化工流程泵概述
ZA、ZE型石油化工泵屬于單級臥式離心泵。ZA型泵的泵體為腳支撐,ZE型泵的泵體為中心支撐。該兩種系列泵均為單級徑向葉輪,軸向吸入,徑向排出。根據使用條件,采用前、后磨損環及平衡孔進行水力平衡。軸封采用填料密封、單端面機封或雙單端面機封,并設置冷卻、沖洗或密封液系統。
標準管路按API610規范設計。吸入、排出管路法蘭的壓力等級相同。
從驅動電機端看,泵的轉向為順時針轉動。
二、ZE化工泵的應用范圍
該系列泵適用于輸送各種中性及腐蝕性的液體(各種濃度和溫度的酸、堿、鹽及液態石油化工產品、有機化合物等),其溫度范圍為-80℃~450℃,高使用壓力 ZA型泵達 2.5Mpa,ZE型泵達5.0Mpa。該系列產品廣泛適用于煉油廠、石油化學工業、煤加工工業和低溫工程?;瘜W(xué)工業、造紙及制糖業和普通流程工業。供水廠、海水淡化廠、發電廠、供暖和空氣調節系統以及環保工程、船舶及海上工業等。

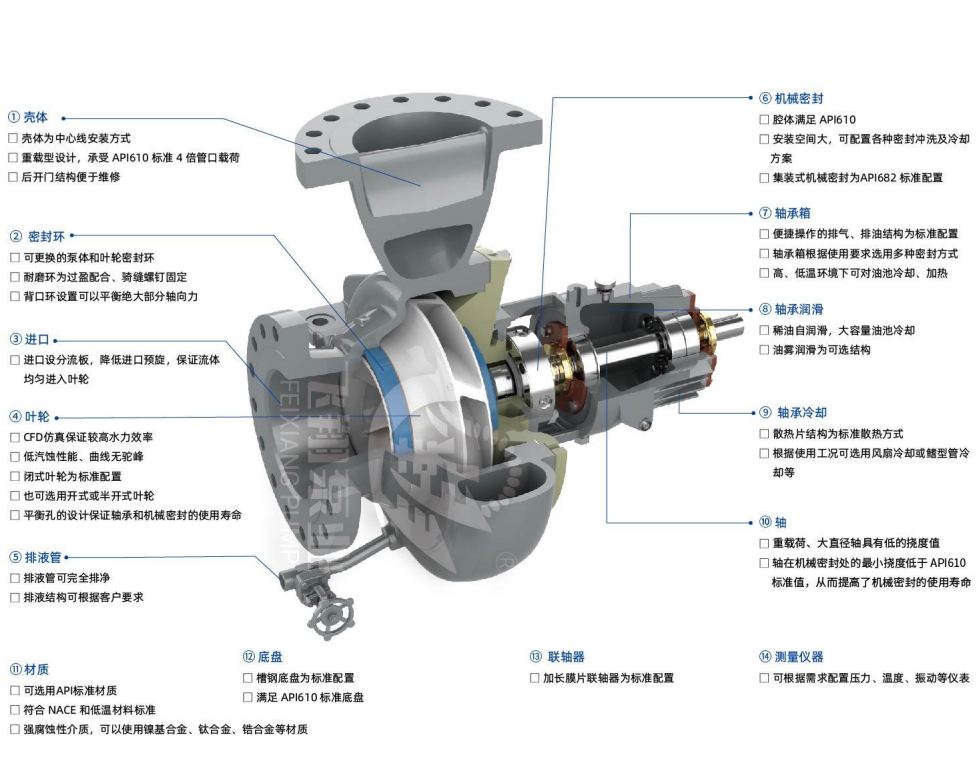

三、ZE、ZA泵結構示意圖
此圖為ZE、ZA泵通用結構,ZE與ZA的區別是支撐方式不一樣。
四、ZE化工流程泵結構描述

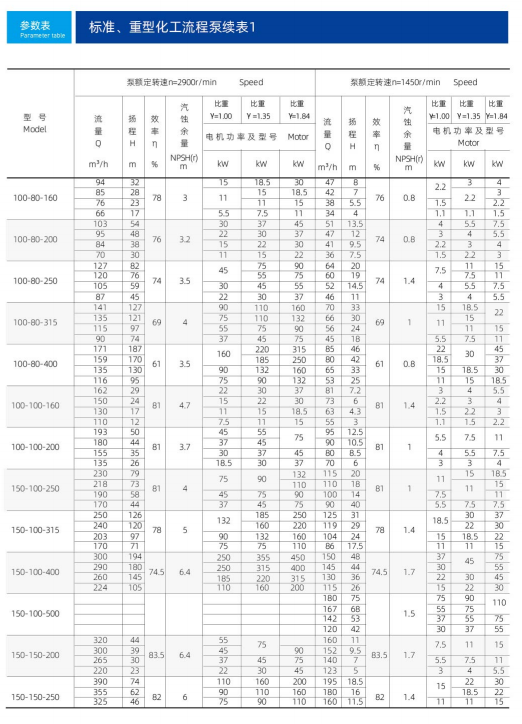

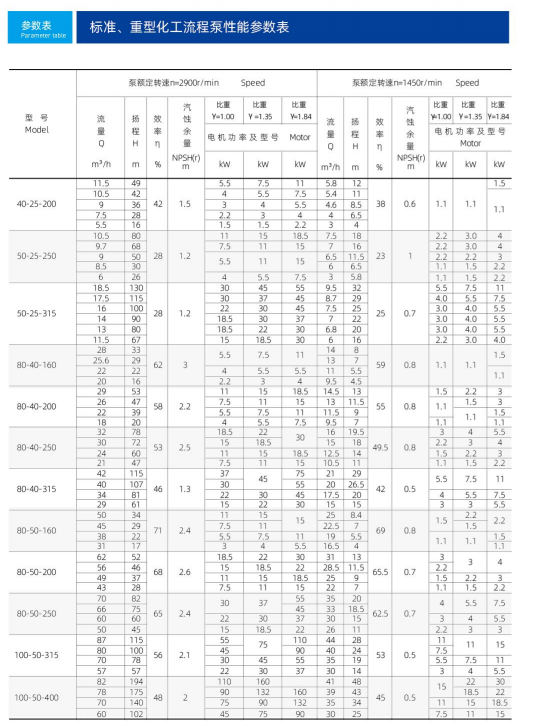

ZA、ZE型石油化工泵執行API610標準,口徑25~400mm,流量可達2600m3/h,揚程可達250m。
同時可保證流程工作要求的維修條件,軸承、軸封和葉輪為一轉子組件可進行迅速的拆卸或裝配,大大縮短了停車維修周期。
葉輪為單吸徑向閉式,帶有葉輪耐磨環和泵體耐磨環,磨損后只需要更換耐磨環可減低維修和構件的成本。
泵蓋上帶有冷卻和加熱軸承箱體的結構。軸封有填料密封和機械密封兩種類型,用戶可根據不同使用工況進行選擇。
軸承用潤滑油潤滑,軸承支架上帶有恒位油環,軸承支架分無冷卻、水冷卻、風扇冷卻結構。泵與電機間使用彈性聯軸器作為連接元件,該元件可補償小的軸向、徑向和角度位移。
